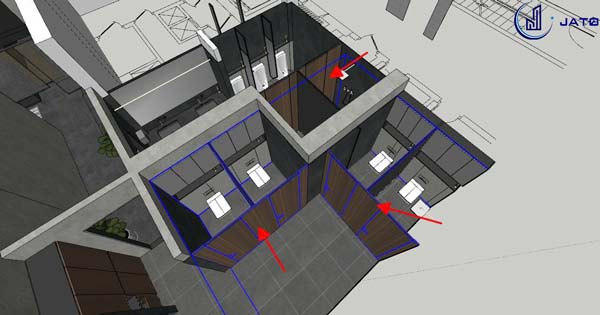

Hướng dẫn thi công vách ngăn vệ sinh compact chi tiết A-Z

 1. Cấu tạo một hệ vách ngăn vệ sinh Compact gồm những gì?

Hệ thống vách ngăn vệ sinh compact hoàn chỉnh được cấu tạo từ 3 thành phần chính là tấm compact, hệ phụ kiện inox và hệ khung nhôm định hình. Sự kết hợp đồng bộ này đảm bảo cho công trình có kết cấu vững chắc, chịu nước và tối ưu thẩm mỹ cho công trình.

1.1. Tấm compact

Tấm vách ngăn compact là vật liệu phổ biến được chọn để thi công vách ngăn vệ sinh. Nó có cấu trúc gồm nhiều lớp được ép dưới nhiệt độ và áp suất chuẩn 1430psi.

• Lớp lõi: Lõi là nhiều lớp giấy kraft được ngâm, tẩm nhựa phenolic, ép nén chặt thành khối đặc. Lớp này quyết định đến khả năng chịu lực và chống nước tuyệt đối của hệ vách.
• Lớp  giấy trang trí (Decorative paper): nằm ở bề mặt, được ngâm qua nhựa melamine để tạo màu sắc hoặc vân gỗ đa dạng cho tấm compact.
• Lớp phủ bề mặt (Overlay): Lớp nhựa trong suốt ngoài cùng giúp chống trầy xước, chống bám bẩn và chống tác động của hoá chất.
• Độ dày tiêu chuẩn: Vật liệu compact có độ dạng đa dạng. Tuy nhiên độ dày tấm dùng để lắp đặt vách ngăn vệ sinh thường là tấm 12mm và 18mm.

1.2. Hệ thống phụ kiện inox đồng bộ

Phụ kiện inox làm nhiệm vụ liên kết, cố định tấm vách và vận hành đóng/mở cửa. Chất liệu thường dùng là inox 304, inox 201 hoặc phụ kiện nhập khẩu có khả năng chống gỉ sét. Bộ phụ kiện đầy đủ bao gồm:

• Chân vách: Bộ phận nâng đỡ, tạo khoảng cách giữa mặt sàn và tấm compact, hạn chế tiếp xúc nước và khí ẩm, tạo độ thông thoáng cho cabin.
• Bản lề: Bản lề trọng lực hay bản lề tự đống liên kết cánh cửa với vách bạo, giúp cửa tự đóng khi không sử dụng và làm giảm tác động khi đóng.
• Khoá cửa: Khoá gạt có hiển thị xanh/đỏ báo trạng thái hoạt động của phòng vệ sinh.
• Tay nắm: Gồm 2 đầu lắp ở 2 bên của cánh cửa, giúp người dùng dễ dàng cầm nắm, kéo mở cửa.
• Ke góc: Đóng vai trò cố định các tấm vách vào tường gạch hoặc liên kết các tấm vách vuông góc với nhau.
• Móc treo áo: Gắn phía trong buồng vệ sinh để người dùng treo đồ cá nhân.

1.3. Phụ kiện nhôm định hình

Hệ khung nhôm có vai trò định hình, gia cố độ vững chắc và tăng tính thẩm mỹ, che lấp các cạnh cắt của tấm compact:

• Nhôm U nóc (Thanh đỉnh): Lắp dọc phía trên đỉnh của hệ vách để cố định, làm chặt các vách bạo, tạo thành một khối liên kết cố định.
• Nhôm U hèm (U tường): Thay thế ke góc ở một số liên kết để ốp trực tiếp với tường
• Nhôm H nối: Sử dụng khi cần nối hai tấm compact lại với nhau đối với các mặt bằng có kích thước lớn.
• Nhôm hèm cửa: Đóng vai trò giảm chấn và tăng độ kín khít khi cánh cửa đóng vào bạo vách.

2. Chuẩn bị trước khi lắp đặt vách ngăn vệ sinh compact

Để quá trình thi công vách ngăn compact diễn ra nhanh chóng, đúng kỹ thuật và tránh các lỗi phát sinh, khâu chuẩn bị mặt bằng và vật tư là cực kỳ quan trọng. Các bước chuẩn bị gồm có:

Hoàn thiện mặt bằng xây dựng cơ bản: Mặt bằng trước khi lắp đặt vách ngăn vệ sinh compact cần phải trong trạng thái sẵn sàng, không thi công khi hạng mục thô chưa hoàn thành:

• Hoàn thiện sàn và tường: Sàn phòng vệ sinh phải được lát gạch, tạo độ dốc thoát nước hoàn chỉnh. Tường phải tô trát bằng phẳng và ốp gạch men hoàn thiện.
• Lắp đặt thiết bị vệ sinh: Bồn cầu, hệ thống lavabo, vòi xịt,, đường ống nước phải được lắp đặt cố định trước để tránh va quẹt làm hỏng vách sau này.
• Hệ thống điện, đèn, quạt thông gió: Đảm bảo đã đi dây và lắp đặt hoàn thiện, có đủ ánh sáng cho không gian thi công.

Khảo sát, đo đạc và định vị thực tế: Việc đo đạc kỹ lưỡng mặt bằng thi công giúp việc gia công tấm compact chính xác, hạn chế hao hụt hay lệch form:

• Kiểm tra độ nghiêng của trường: Đo xem tường có bị nghiêng, tô trát có bị lồi lõm hay không để tính toán góc lắp ke hoặc u tường.
• Kiểm tra độ dốc của sàn: Xác định điểm cao nhất và thấp nhất của sàn để tăng giảm chiều cao chân vách cho phù hợp, đảm bảo thanh nhôm nóc được thẳng hàng.
• Định vị đường ống nước ngầm: Xác định vị trí đường ống nước, dây điện âm tường/ âm sàn và đánh dấu lại. Đây là bước quan trọng để thợ không khoan trúng đường ống khi cố định ke góc hoặc chân vách.

Chuẩn bị vật tư và tập kết tại công trình:

• Dụng cụ kỹ thuật: Máy laser định hình (máy cân mực), máy khoan bê tông, máy bắt vít, máy cắt tay, thước cuộn, búa cao su, keo silicon chống nước.
• Nguồn điện: Đảm bảo có nguồn điện ổn định tại khu vực thi công để cắm máy khoan, máy cắt.
• Kế hoạch vận chuyển: Tấm compact có trọng lượng lớn, khoảng 13kg/m². Do đó, khi vận chuyển cần đảm bảo lối đi thông thoáng, có thang máy khi lên tầng cao để bảo vệ an toàn khi di chuyển tấm compact.

3. Quy trình thi công vách ngăn vệ sinh Compact chi tiết

Quy trình thi công vách ngăn vệ sinh compact chuẩn kỹ thuật và chuyên nghiệp được thực hiện theo 7 bước. Việc tuân thủ quy trình giúp hệ thống vách ngăn compact chắc chắn, đẹp mắt và vận hành êm ái, ổn định.

Bước 1: Khảo sát lại mặt bằng và định vị trục

• Đo đạc kiểm tra: Thợ dùng thước mét và máy cân mực laser để kiểm tra lại độ bằng phẳng của sàn và độ thẳng đứng của tường.
• Vạch đường biên: Dùng bút đánh dấu các đường trục vị trí của vách mặt tiền, vách ngăn buồng lên sàn và lên tường.
• Đánh dấu vị trí phụ kiện: Xác định chính xác vị trí sẽ bắt ke góc trên tường và vị trí đặt chân vách dưới sàn.

Bước 2: Lắp đặt hệ thống chân vách ngăn

• Khoan bắt vít chân vách: Dựa vào các điểm đã đánh dấu trên sàn, thợ dùng khoan bê tông để khoan lỗ, đóng tắc kê và cố định phần đế chân vách xuống sàn.
• Điều chỉnh độ cao: Xoáy ren chân vách để điều chỉnh độ cao. Đảm bảo tất cả các chân vách đều nằm trên cùng 1 mặt phẳng, có mặt bằng cao bằng nhau.

Bước 3: Lắp ke góc và cố định vách ngăn buồng

• Bắt ke góc lên tường: Khoan và cố định các ke góc vào tường gạch theo trục đứng đã định vị. Mỗi tấm vách ngăn dọc thường dùng từ 2-3 ke.
• Gá tấm vách dọc: Đặt tấm vách ngăn buồng lên các chân vách, đẩy sát cạnh vào trong lòng ke góc dính trên tường.
• Cố định vách: Sử dụng vít chuyên dụng để liên kết tấm vách compact cố định vào ke góc và chân vách.

Bước 4: Lắp đặt tấm vách bạo

• Dựng vách mặt tiền: Lắp các tấm bạo giữa và bạo góc
• Liên kết hệ thống: Dùng ke góc để kết nối tấm bạo mặt tiền với tấm vách dọc đã lắp ở bước 3. Cố định phần dưới của tấm bạo vào chân vách.

Bước 5: Lắp thanh nhôm u nóc

• Cố định thanh nóc: Đặt thanh nhôm U nóc chạy dọc lên phía trên đỉnh của các tấm vách mặt tiền.
• Khoá khung: Bắt vít cố định thanh nhôm này xuyên qua tấm compact. Thanh u nóc có vai trò giằng chặt toàn bộ hệ vách thành một khối thống nhất, chịu lực chính giúp vách không bị rung lắc khi người dùng đóng/mở cửa mạnh.

Bước 6: Lắp đặt cánh cửa và phụ kiện vận hành

• Lắp bản lề: Định vị bản lề vào bạo vách và cánh cửa. Cân Chỉnh sao cho khe hở giữa cánh cửa và bạo vách đều nhau, cửa không bị xệ hay kẹt sàn.
• Lắp khoá và tay nắm: Khoan lỗ trên cánh cửa để lắp ổ khoá và gắn tay nắm cửa

Bước 7: Cân chỉnh, bán silicone và vệ sinh hoàn thiện

• Kiểm tra vận hành: Thử đóng mở cửa liên tục kiểm tra độ êm ái của bản lề và khoá cửa.
• Bơm keo silicon: Bơm keo silicon chống mốc vào các đường tiếp giáp giữa tấm compact với tường gạch để ngăn nước rò rỉ vào bên trong.
• Vệ sinh: Lau bụi, làm sạch các vết keo trên bề mặt tấm compact và bàn giao cho công trình.

>>> Có thể bạn quan tâm: Tấm compact HPL được cấu tạo nên từ vật liệu gì?

4. Kích thước vách ngăn vệ sinh Compact cần lưu ý khi thi công

Khi thiết kế và thi công vách ngăn vệ sinh compact, nắm rõ được thông số, kích thước tiêu chuẩn là yếu tố bắt buộc. Do đó, việc lựa chọn kích thước chuẩn giúp tiết kiệm thời gian, chi phí vật tư, tối ưu không gian và đảm bảo sự thoải mái cho người sử dụng.

Các khổ tấm compact nguyên khổ gồm có:

• Độ dày 12mm: 1220x1830mm, 1220x2440mm, 1530x1830mm, 1830x2440mm
• Độ dày 18mm: 1220x1830mm, 1220x2440mm, 1530x1830mm, 1830x2440mm

4.1. Kích thước tiêu chuẩn của buồng vệ sinh

Một buồng vệ sinh cho người trưởng thành thường có kích thước tiêu chuẩn riêng để đảm bảo không gian thoáng mát mà không bị lãng phí không gian.

• Chiều cao tổng: Tiêu chuẩn là 1970mm hoặc 2000mm tính từ mặt sàn đến đỉnh thanh nhôm.
• Chiều cao chân vách: Chiều cao chân đa dạng từ 5mm-20cm hoặc có thể đặt chiều cao chân riêng theo yêu cầu ( đối với số lượng đơn hàng lớn). Khoảng trống này giúp tạo khoảng trống, tạo luồng khí lưu thông thuận tiện, dễ thoát nước và lau chùi.
• Chiều rộng buồng (mặt tiền): Tối thiểu từ 900mm, kích thước lý tưởng là khoảng từ 1000 - 1100mm.
• Chiều sâu buồng: Chiều sâu tối thiểu là 1500mm, kích thước này khiến người dùng thoải mái, cánh cửa đóng mở dễ dàng không bị vướng vào bồn cầu.

4.2. Kích thước cánh cửa

Cánh cửa phòng vệ sinh cần có độ rộng vừa phải để đảm bảo hành lang đi lại và không quá nặng làm xệ bản lề.

• Chiều rộng cánh cửa: Tiêu chuẩn là 600mm đối với phòng có chiều rộng mặt tiền 900mm. Nếu mặt tiền rộng hơn, cánh cửa có thể tăng lên 700 - 800mm.
• Chiều cao cánh cửa: Thường là 1750mm - 1800mm. Chiều cao này thấp hơn vách bạo để chừa khe hở phía trên và phía dưới, giúp lưu thông không khí và ánh sáng.

4.3. Kích thước vách ngăn dành cho người khuyết tật

Nếu công trình công cộng yêu cầu có buồng vệ sinh riêng cho người khuyết tật hoặc người đi xe lăn, kích thước phải được mở rộng đáng kể:

• Chiều rộng buồng: Tối thiểu 1500mm để xe lăn có thể quay vòng.
• Chiều sâu buồng: Tối thiểu 1900mm.
• Chiều rộng cánh cửa: Tối thiểu 900mm, ưu tiên lắp đặt cửa lùa hoặc mở ra ngoài giúp xe lăn ra ngoài dễ dàng hơn.

5. Những lỗi thường gặp khi lắp đặt vách ngăn vệ sinh compact

Để đảm bảo trách nhiệm của từng bộ phận cũng như tối ưu sửa chữa thì các lỗi khi lắp đặt vách ngăn compact được chia như sau:

5.1. Lỗi lắp đặt của thợ thi công

• Cửa xệ cánh, kẹt khoá: Do lắp bản lề chưa chính xác hoặc không tính toán đúng tải trọng của tấm compact khiến cửa bị sập xuống và khó vận hành sau một thời gian sử dụng.
• Vách lỏng lẻo, rung lắc: Lỗi do thợ bắt thiếu ke góc cố định vào tường hoặc không bắn vít chặt vào thanh nhôm U nóc.
• Nứt mẻ, vỡ mép tấm: Do thợ dùng sai mũi khoan hoặc ép lực quá mạnh khi khoan lỗ lắp phụ kiện.
• Khe hở không đều: Cắt tấm sai kích thước khe hở giữa cánh và bạo vách bị bên rộng, bên hẹp.

5.2. Lỗi khảo sát và vật tư

• Hệ vách không thẳng hàng: Sàn nhà vệ sinh luôn có độ dốc, nếu thợ không dùng máy laser cân mực để điều chỉnh vách thì đỉnh vách sẽ bị cao thấp không đều.
• Khoan trúng đường ống ngầm: Không đối chiếu bản vẽ đường nước/ điện âm tường trước khi cố định ke góc và chân vách.
• Tấm bị cong vênh: Tập kết vật tư sau cách khiến tấm compact bị cong.
• Rỉ sét phụ kiện: Sử dụng phụ kiện với chất liệu không phù hợp với môi trường  lắp đặt khiến phụ kiện dễ hoen rỉ và hư hỏng.

6. Chi phí thi công vách ngăn vệ sinh Compact phụ thuộc vào những gì?

Chi phí thi công vách ngăn vệ sinh compact trọn gói thường bị phụ thuộc vào nhiều yếu tố khác nhau. Chi tiết như sau:

Loại tấm compact:

• Chất liệu cốt tấm: Tấm compact HPL lõi nhựa có giá cao hoan ván gỗ mật độ cao CDF.
• Độ dày tấm: Tấm compact tiêu chuẩn dày 12mm có giá tốt hơn tấm độ dày 18mm
• Màu sắc: Các màu phổ thông như kem/ghi là những màu có giá tốt nhất, tiếp theo đó là các màu trơn, vân gỗ có giá thành cao nhất.

Chất lượng phụ kiện đi kèm:

• Phân khúc giá rẻ: Dùng phụ kiện inox 201 hay phụ kiện nhựa có giá tốt hơn, nhưng chất lượng bị hạn chế.
• Phân khúc tiêu chuẩn: Dùng phụ kiện inox 304, 316 có độ bền cao, phù hợp với mọi môi trường.
• Phân khúc cao cấp: Phụ kiện nhập khẩu từ các thương hiệu lớn như AOGAO, Hafele, Maghin có chất lượng và độ  bền cao.

Quy mô và thiết kế công trình:

• Khối lượng công trình: Diện tích thi công càng lớn, đơn giá tính theo m² càng tối ưu được chi phí vận chuyển và nhân công.
• Hao hụt vật tư: Lắp đặt vách ngăn vệ sinh compact theo kích thước tiêu chuẩn giúp hạn chế DC thừa, giảm hao phí vật tư.

Vị trí và điều kiện lắp đặt:

• Vị trí: Công trình gần kho hàng sẽ giúp tối ưu chi phí vận chuyển.
• Độ khó mặt bằng: Thi công ở tầng cao không có thang máy, thi công ban đêm hoặc mặt bằng chật hẹp sẽ làm tăng chi phí nhân công.
